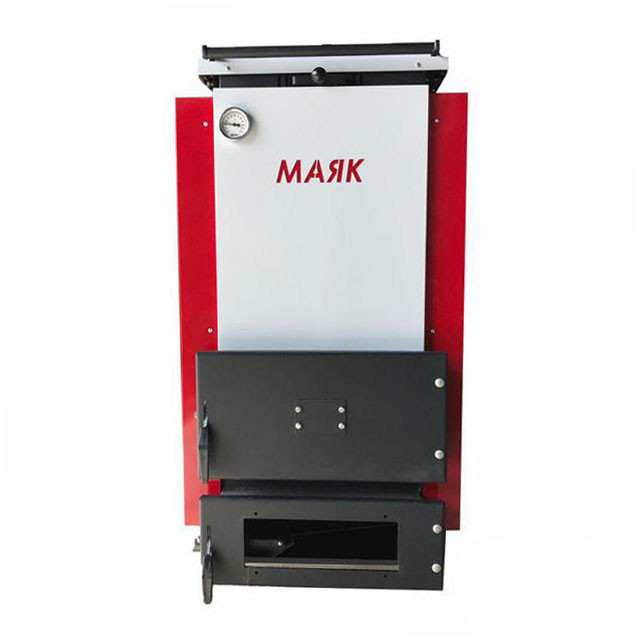

Котёл твердотопливный МАЯК КТШ-32 ECO LONG BURNING 32 кВт шахтный
Стальной шахтный твердотопливный котел длительного горения Маяк серии ECO LONG BURNING это серия универсальных котлов шахтного типа предназначенных для обогрева помещений, оборудованных системой водяного отопления с естественной или принудительной циркуляцией теплоносителя. Котлы предназначены для работы на многих видах твердого виде топлива таких как: каменный или бурый уголь, дрова, топливные брикеты, а также при дополнительной комплектации пеллетной горелкой могут работать на пеллете.
Конструкция котлов обеспечивает сжигание сухого твердого топлива при высоких температурах с низким коэффициентом разбавления воздухом с дожигом пиролизных газов.
Принцип работы шахтных котлов.
Котел шахтного типа на дровах и брикетах получил свое название по причине особенностей конструкции. Топочная камера или шахта, располагается не горизонтально, как у большинства аналогов, а вертикально. В устройстве используется принцип нижнего горения.
Сжигание материала в таких устройствах происходит только в ограниченной области снизу камеры загрузки, большая часть топлива не горит. Шахтные агрегаты специально сконструированы так, чтобы в камеру загрузки можно было вместить большой объём топлива. Но, как во время старта котла, так и на протяжении всего периода его работы, гореть будет только небольшой нижний слой. Остальная масса материала в это время просто находится над горящими углями и ждёт своей очереди на сжигание. Когда топливо снизу полностью прогорит, а остатки просыпятся через колосники в зольный ящик, на его место сверху спустится новая порция.
В результате локализации процесса сгорания топлива на одном небольшом участке, появляется возможность значительно продлить время работы котла от одной закладки топлива.
Преимущества котлов МАЯК КТШ ECO LONG BURNING:
- Возможность работы на различных видах твердого топлива: топливные брикеты, сухие дрова, уголь марки ДГ;
- Высокоэффективный трехходовой теплообменник;
- Высокий КПД, не менее 83%;
- Чугунные колосники;
- Устройство холодного пуска (с приводом);
- Низкая эмиссия вредных веществ в продуктах сгорания за счет дополнительной подачи вторичного воздуха и керамической футеровки;
- Не требует подключения к электропитанию;
- Качественная порошковая покраска;
- Удобная чистка и обслуживание;
- Дополнительно могут комплектоваться автоматической пеллетной горелкой факельного типа.

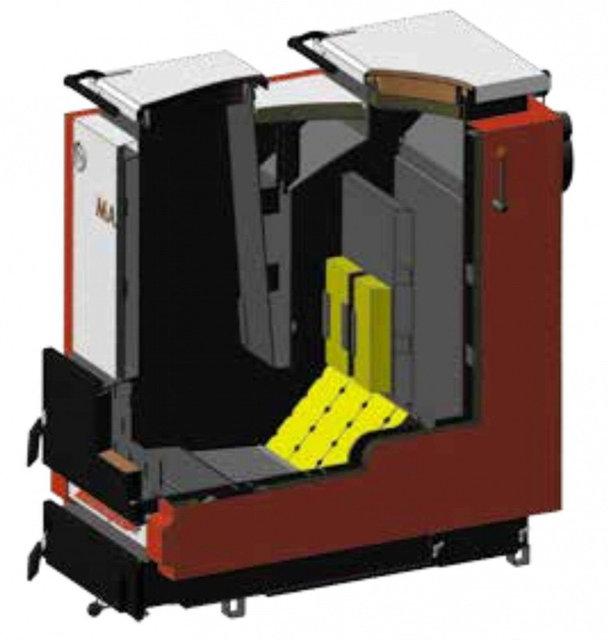

Схема котла МАЯК КТШ ECO LONG BURNING
1. Топка | 13. Форсунки вторичного воздуха |
2. Конвективный газоход | 14. Теплоизоляция |
3. Чугунная колосниковая решетка | 15. Показатель температуры |
4. Шамотная колосниковая решетка | 16. Рычаг пусковой заслонки |
5. Дверца зольника | 17. Панель облицовки |
6. Дверца шурувальная | 18. Заслонка вторичного воздуха |
7. Загрузочная дверца | 19, 20. Патрубок системы отопления |
8. Дверца ревизии | 21. Патрубок группы безопасности |
9. Шибер | 22, 23, 24. Панель облицовки |
10. Пусковая заслонка | 25. Дверца очистки |
11. Колосниковая подкладка | 26. Заслонка |
12. Щиток |
МАЯК КТШ ECO LONG BURNING - технические параметры котла
Наименование параметра | Ед. изм. | Маяк KTШ ECO LONG BURNING | |
KTШ-20 | KTШ-32 | ||
Номинальная тепловая мощность: | |||
max: | кВт | 20 | 32 |
min: | 22 | ||
Коэффициент полезного действия, не менее: | 88 | 84 | |
Расход топлива, не более: | |||
- топливные брикеты | кг/ч | 5,0 | 8,1 |
- дрова | 7,25 | 11,6 | |
Рабочее давление | бар | 2 | 2 |
Максимальная температура воды, не более | °C | 90 | 90 |
Площадь поверхности нагрева | м² | 8-24 | |
Разрежение в дымоходе | Па | 20-40 | 20-40 |
Размер патрубка | мм | Ø168 | Ø178 |
Объём топки (от нижнего среза загрузочной дверки до уровня колосниковой решетки) | л | 70 | 110 |
Размер соединительных патрубков: | |||
- системы отопления | G2-B | G2-B | |
- системы безопасности |
G1/2-B | G1/2-B | |
Габаритные размеры топки (от нижнего среза загрузочной дверки до уровня колосниковой решетки) | |||
- длина | мм | 250 | 300 |
- ширина | мм | 300 | 410 |
- высота | мм | 800 | 800 |
Габаритные размеры, не более | |||
- длина | мм | 1200 | 1380 |
- ширина | мм | 530 | 725 |
- высота | мм | 1120 | 1120 |
Объём воды в котле | л | 115 | 130 |
Основные | |
---|---|
Производитель | Маяк |
Страна производитель | Украина |
Мощность номинальная | 32 кВт |
Вид топлива | Твердое |
Тип топки | Закрытая |
Способ отвода отработанных газов | Дымоход |
Тип котла | Длительного горения |
Способ установки | Напольный |
Материал теплообменника | Сталь |
Назначение котла | Одноконтурный |
Виды твердого топлива | Каменный уголь, Бурый уголь, Дрова, Брикеты |
Коэффициент полезного действия | 84 % |
Расход твердого топлива | 8.1 кг/час |
Вес | 350 кг |
Объем воды в котле | 130 л |
Объем камеры сгорания | 110 л |
Площадь обогрева | 320 кв.м |
Минимальная температура дымовых газов | 90 град. |
Максимальная температура дымовых газов | 250 град. |
Автоматическая подача топлива | Нет |
Гарантийный срок | 36 мес |
Теплоноситель | Вода |
Отопление | |
Максимальное рабочее давление системы отопления | 2 бар |
Минимальная температура в режиме отопления | 45 град. |
Максимальная температура в режиме отопления | 90 град. |
Габаритные и присоединительные размеры | |
Высота | 1120 мм |
Ширина | 725 мм |
Глубина | 1380 мм |
Вход в систему отопления | 2" |
Возврат из системы отопления | 2" |
Диаметр дымохода | 178 мм |
Форма дымохода | Круглая |
Дополнительные характеристики | |
Дисплей | Нет |
Пользовательские характеристики | |
Минимальная высота дымохода | 5 м |
Требуемая дымовая тяга | 30 Па |
Разовая загрузка топлива | 68 кг |
Загрузочный люк (ШxВ) | 410x300 |
Автоматика | С возможностью установки |
Площадь теплообменника | 3.1 |
Тягорегулятор | Да |
Чугунные колосники | Да |
- Цена: Цену уточняйте
