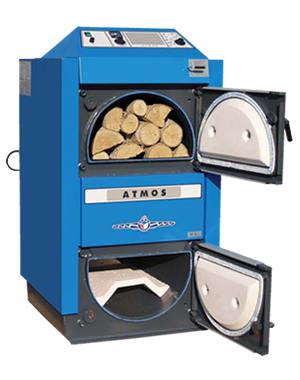

Пиролизный котел Atmos DC 32 S с погодозависимой автоматикой
- В наличии
- Код: 1005
13 036,12 руб.
- +375 (25) 661-79-99Life
Газогенераторные (пиролизные) дровяные котлы на древесине Atmos серии DC с погодозависимой автоматикой
Современные котлы сконструированы для сжигания древесины по принципу генераторной газификации с применением специальной форсунки и вытяжного вентилятора (S).
Высокая эффективность, низкий расход топлива, комфортная и экологическая эксплуатация.
Конструкция пиролизных котлов на дровах Atmos DC.
Котлы Atmos серии DC сконструированы для сжигания древесины на принципе генераторной газификации с применением отсасывающего вентилятора, который удаляет из котла продукты сгорания или вгоняет в котел воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 3 - 8 мм, состоят из засыпной части для топлива, которая оснащена в нижней части жаростойким патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.
Конструкция котла - котел состоит из двух, размещенных друг над другом, камер. Верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.
Преимущества котлов с газификацией древесины «ATMOS»
- Возможность сжигания крупных кусков древесины;
- Большой бункер для топлива - продолжительное время горения;
- Высокий КПД – в зависимости от типа 81 - 87 % - первичный и вторичный воздух подогревается до высокой температуры;
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3, 4, 5-му классу;
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма;
- Контур охлаждения для предотвращения перенагрева – без риска повреждения котла;
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов;
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, у угля – один раз в день);
- Котел без трубной доски – более простая очистка;
- Небольшие размеры и малый вес;
- Высокое качество.
Экологичность котлов Атмос
Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных для окружающей среды газов. Поэтому котлы удовлетворяют требованиям по присвоению марки "Экологическое изделие", согласно директиве МОС ЧР. Котлы согласно CSN EN 303-5 относятся к 3, 4, 5 -му классу и поэтому на них выделяется дотация из Государственного фонда окружающей среды.
Рекомендации по установке пиролизных котлов "Атмос"
К котлам "ATMOS" должен быть подключен термостатический смесительный клапан ESBE для достижения температуры воды, возвращающейся в котел, минимум 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.
Погодозависимая автоматика котла Atmos серии DC
Устройство эквитермической регулировки оснащено функциями управления работой котла (вентилятора), насосом в котельном контуре, двумя контурами отопления, нагревом горячей воды для технических целей и управления солнечным нагревом.
Вариант исполнения панели со встроенной электронной регулировкой ACD 01 производится в качестве варианта для котлов DC 25 S, DC 32 S.
Номенклатура котлов Atmos серии DC
| Модель котла | Краткое описание | Мощность, кВт | Объём топки, л |
| Атмос DC 25 S | Охлаждающий контур, с вентилятором, длина дров 50 см. Независимое управление 3 контурами + контур ГВС, контролирует загрузку емкости, автоматическое управление котлами (твердотопливного и/или газового), комплексное управление системой отопления. | 25/27 | 100 |
| Атмос DC 32 S | 35 | 140 |
Схема котла Atmos серии DC и технические параметры
| 1. Корпус котла | 14. Огнеупорная заслонка - GS - задняя сторона сферического пространства |
| 2. Дверца для подкладывания топлива | 15. Крышка для чистки |
| 3. Дверца поддувала | 16. Диафрагма |
| 4. Вентилятор - нагнетательный, вытяжной (S) | 17. Тяга заслонки для затапливания |
| 5. Огнеупорная фасонная часть - сопло | 18. Термометр |
| 6. Панель управления | 19. Диафрагма топки |
| 7. Предохранительный термостат | 20. Выключатель |
| 8. Регулирующая заслонка | 22. Регулятор мощности - Honeywell FR124 |
| 9. Фасонная часть - блок топки - GS | 23. Петля охлаждения |
| 10. Фасонная часть - GS - сферическое пространство L + P | 24. Термостат вентилятора |
| 11. Уплотнение - сопла | 25. Наполнитель в дверцах - Sibral |
| 12. Фасонная часть - полумесяц | 26. Уплотнение на дверцах - шнур 18x18 |
| 13. Заслонка для затапливания | 27. Термостат топочных газов |
| Тип ATMOS | DC25S | DC32S |
| Номинальная мощность (кВт) | 25/27 | 35 |
| Рекомендуемая тяга дымовой трубы (Па) | 23 | 24 |
| Вес котла (кг) | 326 | 366 |
| Объем воды (л) | 58 | 80 |
| Объем загрузочной камеры (дм3) | 100 | 140 |
| Максимальная длина поленьев (мм) | 530 | 530 |
| Рекомендуемое топливо | Сухое дерево с теплотворностью 15 - 18 МДж/кг, диаметр 80 - 150 мм, влажность 12 - 20% | |
| Минимальная температура теплоносителя на обратной линии | 65 °C | |
| КПД при полной мощности (%) | 89,9 % | 88,9 % |
| Класс котла CSN EN 303-5 | 5 | 5 |
| Тип ATMOS | DC25S | DC32S |
| A | 1185 | 1260 |
| B | 959 | 959 |
| C | 675* | 678 |
| D | 874 | 950 |
| E | 150 (152) | 150 (152) |
| F | 65 | 69 |
| G | 208 | 185 |
| H | 933 | 1008 |
| CH | 212 | 256 |
| I | 212 | 256 |
| J | 6/4" | 6/4" |
* ширина котла после установки боковой крышки составляет 555 мм
| Основные | |
|---|---|
| Производитель | Atmos |
| Страна производитель | Чехия |
| Мощность номинальная | 35 кВт |
| Вид топлива | Твердое |
| Тип топки | Закрытая |
| Способ отвода отработанных газов | Дымоход |
| Тип котла | Пиролизный |
| Способ установки | Напольный |
| Материал теплообменника | Сталь |
| Назначение котла | Одноконтурный |
| Виды твердого топлива | Дрова |
| Коэффициент полезного действия | 88.9 % |
| Расход твердого топлива | 7.2 кг/час |
| Вес | 366 кг |
| Объем воды в котле | 80 л |
| Объем камеры сгорания | 140 л |
| Площадь обогрева | 350 кв.м |
| Минимальная температура дымовых газов | 110 град. |
| Максимальная температура дымовых газов | 320 град. |
| Автоматическая подача топлива | Нет |
| Гарантийный срок | 24 мес |
| Теплоноситель | Вода |
| Отопление | |
| Максимальное рабочее давление системы отопления | 2.5 бар |
| Минимальная температура в режиме отопления | 65 град. |
| Максимальная температура в режиме отопления | 90 град. |
| Габаритные и присоединительные размеры | |
| Высота | 1260 мм |
| Ширина | 678 мм |
| Глубина | 959 мм |
| Вход в систему отопления | 1 1/2" |
| Возврат из системы отопления | 1 1/2" |
| Диаметр дымохода | 152 мм |
| Форма дымохода | Круглая |
| Электрические параметры | |
| Напряжение сети | 220~240 В |
| Частота | 50 Гц |
| Потребляемая мощность | 50 Вт |
| Дополнительные характеристики | |
| Дисплей | Да |
| Пользовательские характеристики | |
| Толщина теплообменника | 6 мм |
| Требуемая дымовая тяга | 24 Па |
| Загрузочный люк (ШxВ) | 450x260 |
| Автоматика | Да |
| Площадь теплообменника | 2.9 |
| Тягорегулятор | С возможностью установки |
- Цена: 13 036,12 руб.
