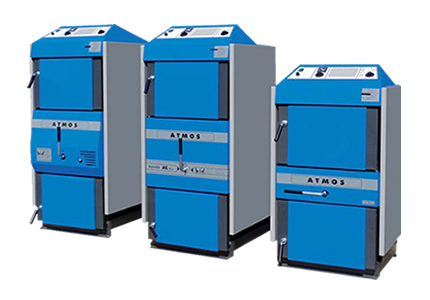

Угольно-дровяные пиролизные котлы Atmos серии C - S
Комбинированные котлы Atmos C S сконструированы для сжигания древесины и бурого угля, на принципе генераторной газификации с использованием вытяжного вентилятора (S), выкачивающего продукты сгорания из котла.
Конструкция котла Atmos C S
Корпус котлов изготовлен в виде сварной конструкции из качественной листовой стали толщиной 6 - 3 мм. Имеются две камеры, установленные одна над другой, верхняя служит в качестве резервуара для топлива, нижняя – в качестве камеры сжигания и поддувала. Между ними установлена новая поворотная колосниковая решетка, позволяющая полную газификацию угля и древесины отдельно или совместно и простое устранение золы. В задней части корпуса котлов имеется вертикальный канал для продуктов сгорания, в верхней части имеется заслонка для растапливания. Верхняя часть канала для продуктов сгорания оснащена отводящим патрубком для подсоединения к дымоходу.
Преимущества угольно-дровяных газифицирующих котлов «ATMOS»
- Возможность сжигания больших поленьев;
- Возможность отдельного сжигания древесины и угля или же их совместное сжигание;
- Вместительная камера сгорания – продолжительное время горения;
- Высокий КПД - 81 - 88,9 % в зависимости от типа – первичный и вторичный воздух предварительно нагревается до высокой температуры;
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 4 или 5-му классу;
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма;
- Контур охлаждения для предотвращения перенагрева – без риска повреждения котла;
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов;
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собирается один раз в неделю, у угля – один раз в день);
- Котел без трубной доски – более простая очистка (кроме C50S);
- Небольшие размеры и малый вес;
- Высокое качество.
 |  |
| Вытяжной вентилятор сводит к минимуму образование дыма при подкладывании топлива и работе котла | Контур охлаждения против тепловой перегрузки |
Разновидности котлов Атмос (Atmos) серии C S:
Atmos C18S - охлаждающий контур, с вентилятором, длина дров 30 см, автоматика управления, 20 кВт;
Atmos C25SТ - охлаждающий контур, с вентилятором, длина дров 30 см, автоматика управления, 25 кВт;
Atmos C32SТ - охлаждающий контур, с вентилятором, длина дров 43 см, автоматика управления, 32 кВт;
Atmos C40S - охлаждающий контур, с вентилятором, длина дров 50 см, автоматика управления, 40 кВт;
Atmos C50S - охлаждающий контур, с вентилятором, длина дров 50 см, автоматика управления, 48 кВт.
Экологичность котлов Атмос (Atmos) серии C - S
Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных для окружающей среды газов. Котлы согласно CSN EN 303-5 относятся к 4, 5-му классу и поэтому на них выделяется дотация из Государственного фонда окружающей среды.
Рекомендации по установке пиролизных котлов "Атмос"
К котлам "ATMOS" должен быть подключен термостатический смесительный клапан ESBE для достижения температуры воды, возвращающейся в котел, минимум 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.
 |  |
| ATMOS Комби C 18 S | ATMOS Комби C 40 S, C 50 S |
Технические параметры и характеристики Atmos C - S
Условные обозначения на чертежах котлов - C 18S, C 20S, C 30S, C 40S, C 50S
| 1. Корпус котла | 14. Огнеупорная заслонка - GS - задняя сторона сферического пространства |
| 2. Дверца для подкладывания топлива | 15. Крышка для чистки |
| 3. Дверца поддувала | 16. Колосниковый рычаг |
| 4. Вентилятор - нагнетательный, вытяжной (S) | 17. Тяга заслонки для затапливания |
| 5. Огнеупорная фасонная часть - шашка задняя | 18. Термометр |
| 6. Панель управления | 19. Диафрагма топки |
| 7. Предохранительный термостат | 20. Выключатель |
| 8. Регулирующая заслонка | 22. Регулятор мощности - Honeywell FR124 |
| 9. Вращающаяся колосниковая решетка | 23. Огнеупорная фасонная часть - шашка передняя |
| 10. Фасонная часть - сферическое пространство - L+P | 24. Рабочий термостат вентилятора |
| 11. Колосниковая трубка | 25. Наполнитель в дверцах - Sibral |
| 12. Фасонная часть - полумесяц | 26. Уплотнение |
| 13. Заслонка для затапливания | 27. Термостат топочных газов |
| 28. Охлаждающий контур от перегрева. |
| ТЕХНИЧЕСКИЕ ДАННЫЕ ТИП КОТЛА Atmos Kombi | C18S | C25ST | C32ST | C40S | C50S | |
| Номинальная мощность (кВт) | 20 | 25 | 32 | 40 | 48 | |
| Рекомендованная тяга дымовой трубы (Па) | 20 | 23 | 25 | 28 | 28 | |
| Вес котла (кг) | 295 | 379 | 415 | 434 | 492 | |
| Объем воды (л) | 45 | 68 | 74 | 77 | 95 | |
| Объем загрузочной камеры (дм3) | 66 | 100 | 125 | 150 | 150 | |
| Энергопотребление (Вт) | 50 | 50 | 50 | 50 | 50 | |
| Напряжение (В/Гц) | 230/50 | |||||
| Рекомендуемое топливо | Бурый уголь-орех 1 с теплотворностью 17 - 20 мджЧкг-1, сухое дерево с теплотворностью 15 - 18 мдж/кг, диаметр 70 - 100 мм, влажность 12 - 20% | |||||
| Максимальная длина дров (мм) | 330 | 330 | 430 | 530 | 530 | |
| Минимальная температура теплоносителя на обратной линии | 65 °C | |||||
| КПД в полном диапазоне мощности | 88,9 | 88,9 | 88,6 | 85,4 | >83,4 | |
| Класс котла | 5 | 5 | 5 | 4 | 4 | |
| Размеры котла ATMOS Kombi | C18S | C25ST | C32ST | C40S | C50S | |
| A | 1185 | 1435 | 1435 | 1435 | 1435 | |
| B | 758 | 758 | 858 | 958 | 1117 | |
| C | 675* | 675* | 675* | 675* | 675* | |
| D | 874 | 1121 | 1121 | 1121 | 1115 | |
| E | 150/152 | 150/152 | 150/152 | 150/152 | 150/152 | |
| F | 65 | 65 | 65 | 65 | 78 | |
| G | 210 | 210 | 210 | 210 | 210 | |
| H | 933 | 1177 | 1177 | 1177 | 1177 | |
| CH | 212 | 212 | 212 | 212 | 212 | |
| I | 212 | 212 | 212 | 212 | 212 | |
| J | 6/4" | 6/4" | 6/4" | 2" | 2" | |
* ширина котла после установки боковой крышки составляет 555 мм
| Основные | |
|---|---|
| Производитель | Atmos |
| Страна производитель | Чехия |
| Мощность номинальная | 25 кВт |
| Вид топлива | Твердое |
| Тип топки | Закрытая |
| Способ отвода отработанных газов | Дымоход |
| Тип котла | Пиролизный |
| Способ установки | Напольный |
| Материал теплообменника | Сталь |
| Назначение котла | Одноконтурный |
| Виды твердого топлива | Каменный уголь, Бурый уголь, Дрова, Брикеты |
| Коэффициент полезного действия | 88.9 % |
| Вес | 344 кг |
| Объем воды в котле | 64 л |
| Объем камеры сгорания | 100 л |
| Площадь обогрева | 250 кв.м |
| Минимальная температура дымовых газов | 110 град. |
| Максимальная температура дымовых газов | 320 град. |
| Автоматическая подача топлива | Нет |
| Гарантийный срок | 24 мес |
| Теплоноситель | Вода |
| Отопление | |
| Максимальное рабочее давление системы отопления | 2.5 бар |
| Минимальная температура в режиме отопления | 65 град. |
| Максимальная температура в режиме отопления | 90 град. |
| Габаритные и присоединительные размеры | |
| Высота | 1420 мм |
| Ширина | 590 мм |
| Глубина | 770 мм |
| Вход в систему отопления | 1 1/2" |
| Возврат из системы отопления | 1 1/2" |
| Диаметр дымохода | 152 мм |
| Форма дымохода | Круглая |
| Электрические параметры | |
| Напряжение сети | 220~240 В |
| Частота | 50 Гц |
| Потребляемая мощность | 50 Вт |
| Дополнительные характеристики | |
| Дисплей | Да |
| Пользовательские характеристики | |
| Толщина теплообменника | 6 мм |
| Требуемая дымовая тяга | 23 Па |
| Загрузочный люк (ШxВ) | 450x260 |
| Автоматика | Да |
| Площадь теплообменника | 2.1 |
| Тягорегулятор | С возможностью установки |
