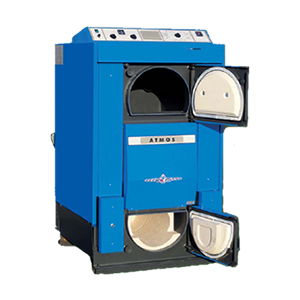

Пиролизный котел Atmos DC 150 S
- В наличии
- Код: 1013
38 197,93 руб.
- +375 (25) 661-79-99Life
Газогенераторные (пиролизные) дровяные котлы на древесине Atmos серии DC
Современные котлы сконструированы для сжигания древесины по принципу генераторной газификации с применением специальной форсунки и вытяжного вентилятора (S).
Высокая эффективность, низкий расход топлива, комфортная и экологическая эксплуатация.
Конструкция пиролизных котлов на дровах Atmos DC.
Котлы Atmos серии DC сконструированы для сжигания древесины на принципе генераторной газификации с применением отсасывающего вентилятора, который удаляет из котла продукты сгорания или вгоняет в котел воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 3 - 8 мм, состоят из засыпной части для топлива, которая оснащена в нижней части жаростойким патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.
Конструкция котла - котел состоит из двух, размещенных друг над другом, камер. Верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.
Преимущества котлов с газификацией древесины «ATMOS»
- Возможность сжигания крупных кусков древесины;
- Большой бункер для топлива - продолжительное время горения;
- Высокий КПД – в зависимости от типа 81 - 87 % - первичный и вторичный воздух подогревается до высокой температуры;
- Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3, 4, 5-му классу;
- Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма;
- Контур охлаждения для предотвращения перенагрева – без риска повреждения котла;
- Автоматическое выключение котла после догорания топлива – термостат для дымовых газов;
- Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, у угля – один раз в день);
- Котел без трубной доски – более простая очистка;
- Небольшие размеры и малый вес;
- Высокое качество.
Экологичность котлов Атмос
Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных для окружающей среды газов. Поэтому котлы удовлетворяют требованиям по присвоению марки "Экологическое изделие", согласно директиве МОС ЧР. Котлы согласно CSN EN 303-5 относятся к 3, 4, 5 -му классу и поэтому на них выделяется дотация из Государственного фонда окружающей среды.
Рекомендации по установке пиролизных котлов "Атмос"
К котлам "ATMOS" должен быть подключен термостатический смесительный клапан ESBE для достижения температуры воды, возвращающейся в котел, минимум 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.
Номенклатура котлов Atmos серии DC
Модель котла | Краткое описание | Мощность, кВт | Объём топки, л |
Атмос DC18 S | Охлаждающий контур, без вентилятора, длина дров до 33 см, автоматика управления | 20 | 66 |
Атмос DC 22 S | Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления | 22 | 100 |
Атмос DC 25 S | Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления | 25/27 | 100 |
Атмос DC 30 SX | Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления | 30 | 100 |
Атмос DC 32 S | Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления | 35 | 140 |
Атмос DC 40 SX | Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления | 40 | 140 |
Атмос DC 50 S | Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления | 49,9 | 180 |
Атмос DC 70 S | Охлаждающий контур, нагнетательный вентилятор, длина дров до 73 см, автоматика управления | 70 | 180 |
Атмос DC 75 SE | Охлаждающий контур, вытяжной вентилятор, длина дров до 100 см, автоматика управления | 75 | 345 |
Атмос DC 100 | Охлаждающий контур, нагнетательный вентилятор, длина дров до 73 см, автоматика управления | 99 | 400 |
Атмос DC 150S | Охлаждающий контур, нагнетательный вентилятор, длина дров до 75 см, автоматика управления | 150 | 400 |
Схема котла Atmos серии DC и технические параметры
1. Корпус котла | 14. Огнеупорная заслонка - GS - задняя сторона сферического пространства |
2. Дверца для подкладывания топлива | 15. Крышка для чистки |
3. Дверца поддувала | 16. Диафрагма |
4. Вентилятор - нагнетательный, вытяжной (S) | 17. Тяга заслонки для затапливания |
5. Огнеупорная фасонная часть - сопло | 18. Термометр |
6. Панель управления | 19. Диафрагма топки |
7. Предохранительный термостат | 20. Выключатель |
8. Регулирующая заслонка | 22. Регулятор мощности - Honeywell FR124 |
9. Фасонная часть - блок топки - GS | 23. Петля охлаждения |
10. Фасонная часть - GS - сферическое пространство L + P | 24. Термостат вентилятора |
11. Уплотнение - сопла | 25. Наполнитель в дверцах - Sibral |
12. Фасонная часть - полумесяц | 26. Уплотнение на дверцах - шнур 18x18 |
13. Заслонка для затапливания | 27. Термостат топочных газов |
Тип ATMOS | DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC75SE | DC100 | DC150S |
Номинальная мощность (кВт) | 14,9 | 22 | 25/27 | 30 | 35 | 40 | 49,9 | 70 | 75 | 99 | 150 |
Рекомендуемая тяга дымовой трубы (Па) | 20 | 23 | 23 | 24 | 24 | 24 | 25 | 30 | 30 | 35 | 25 |
Вес котла (кг) | 269 | 324 | 326 | 332 | 366 | 368 | 433 | 515 | 669 | 820 | 1030 |
Объем воды (л) | 45 | 58 | 58 | 58 | 80 | 80 | 89 | 93 | 190 | 294 | 306 |
Объем загрузочной камеры (дм3) | 66 | 100 | 100 | 100 | 140 | 140 | 180 | 180 | 345 | 400 | 400 |
Максимальная длина поленьев (мм) | 330 | 530 | 530 | 530 | 530 | 530 | 730 | 730 | 1000 | 730 | 750 |
Рекомендуемое топливо | Сухое дерево с теплотворностью 15 - 18 МДж/кг, диаметр 80 - 150 мм, влажность 12 - 20% | ||||||||||
Минимальная температура теплоносителя на обратной линии | 65 °C | ||||||||||
КПД при полной мощности (%) | 83,3 % | 85,4 % | 89,9 % | 89,9 % | 88,9 % | 88,9 % | 85,7 % | 86,3 % | 83 % | 89 % | 90,3 % |
Класс котла CSN EN 303-5 | 4 | 4 | 5 | 5 | 5 | 5 | 4 | 4 | 3 | 5 | 5 |
Тип ATMOS | DC18S | DC22S | DC25S | DC30SX | DC32S | DC40SX | DC50S | DC70S | DC75SE | DC100 | DC150S |
A | 1185 | 1185 | 1185 | 1185 | 1260 | 1260 | 1260 | 1399 | 1487 | 1690 | 1813 |
B | 758 | 959 | 959 | 959 | 959 | 959 | 1160 | 1160 | 1487 | 1170 | 1295 |
C | 675* | 675* | 675* | 675* | 678 | 678 | 678 | 678 | 774 | 970 | 1010 |
D | 874 | 874 | 874 | 874 | 950 | 950 | 950 | 1047 | 1165 | 1290 | 1459 |
E | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 150 (152) | 180 | 180 | 200 | 200 |
F | 65 | 65 | 65 | 65 | 69 | 69 | 69 | 90 | 82 | 80 | 129 |
G | 208 | 208 | 208 | 208 | 185 | 185 | 185 | 325 | 194 | 590 | 721 |
H | 933 | 933 | 933 | 933 | 1008 | 1008 | 1008 | - | 1230 | - | - |
CH | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 0 | 306 | 0 | 0 |
I | 212 | 212 | 212 | 212 | 256 | 256 | 256 | 240 | 306 | 330 | 307 |
J | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 6/4" | 2" | 2" | 2" | 2" | 2" |
* ширина котла после установки боковой крышки составляет 555 мм
Внимание! Тип DC70S, DC100 оснащен только напорным вентилятором!
Основные | |
---|---|
Производитель | Atmos |
Страна производитель | Чехия |
Вид топлива | Твердое |
Тип топки | Закрытая |
Способ отвода отработанных газов | Дымоход |
Тип котла | Пиролизный |
Способ установки | Напольный |
Материал теплообменника | Сталь |
Назначение котла | Одноконтурный |
Виды твердого топлива | Дрова |
Коэффициент полезного действия | 90.3 % |
Вес | 1030 кг |
Объем воды в котле | 306 л |
Объем камеры сгорания | 400 л |
Минимальная температура дымовых газов | 110 град. |
Максимальная температура дымовых газов | 320 град. |
Автоматическая подача топлива | Нет |
Гарантийный срок | 24 мес |
Теплоноситель | Вода |
Отопление | |
Максимальное рабочее давление системы отопления | 2.5 бар |
Минимальная температура в режиме отопления | 65 град. |
Максимальная температура в режиме отопления | 90 град. |
Габаритные и присоединительные размеры | |
Высота | 1813 мм |
Ширина | 1010 мм |
Глубина | 1295 мм |
Вход в систему отопления | 2" |
Возврат из системы отопления | 2" |
Диаметр дымохода | 200 мм |
Форма дымохода | Круглая |
Электрические параметры | |
Напряжение сети | 220~240 В |
Частота | 50 Гц |
Дополнительные характеристики | |
Дисплей | Да |
Пользовательские характеристики | |
Мощность номинальная | 150 кВт |
Площадь обогрева | 1500 |
Толщина теплообменника | 6 мм |
Требуемая дымовая тяга | 25 Па |
Автоматика | Да |
Тягорегулятор | С возможностью установки |
- Цена: 38 197,93 руб.
