Отопительное оборудование от компании-поставщика "Прогреем"
  • Пиролизный котел Atmos DC 30 SX, фото 2
  • Пиролизный котел Atmos DC 30 SX, фото 3
  • Пиролизный котел Atmos DC 30 SX, фото 4

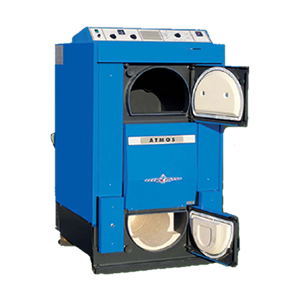

Пиролизный котел Atmos DC 30 SX

Пиролизный котел Atmos DC 30 SX

  • В наличии
  • Код: 1004

12 355,29 руб.

+375 (29) 661-79-99
А1
  • +375 (25) 661-79-99
    Life
Пиролизный котел Atmos DC 30 SXПиролизный котел Atmos DC 30 SX
12 355,29 руб.
В наличии
Купить
+375 (29) 661-79-99
А1
  • +375 (25) 661-79-99
    Life
возврат товара в течение 14 дней по договоренности
Описание
Характеристики
Информация для заказа

Газогенераторные (пиролизные) дровяные котлы на древесине Atmos серии DC

Современные котлы сконструированы для сжигания древесины по принципу генераторной газификации с применением специальной форсунки и вытяжного вентилятора (S).

Высокая эффективность, низкий расход топлива, комфортная и экологическая эксплуатация.



Конструкция пиролизных котлов на дровах Atmos DC.

Котлы Atmos серии DC сконструированы для сжигания древесины на принципе генераторной газификации с применением отсасывающего вентилятора, который удаляет из котла продукты сгорания или вгоняет в котел воздух. Корпуса котлов изготовлены из сварных стальных листов толщиной 3 - 8 мм, состоят из засыпной части для топлива, которая оснащена в нижней части жаростойким патрубком с продольным отверстием для прохода продуктов сгорания и газов. Пространство сгорания, которое находится под насыпной частью, выложено керамическими блоками. В задней части корпуса котлов находится вертикальный канал для продуктов сгорания, оснащенный в верхней части клапаном для растапливания. В верхней части канала для продуктов сгорания находится патрубок для присоединения к дымоходу.

Вид верхней загрузочной камеры - Древесный газ

Вид верхней топки - Генератор


Конструкция котла - котел состоит из двух, размещенных друг над другом, камер. Верхняя камера предназначена для запаса топлива, в нижней камере происходит сжигание и находится зольник. Между ними помещается сопло для газификации древесины, которое способствует совершенной газификации и полному сгоранию топлива.



Газогенераторные котлы Атмос         Принцип работы газогенераторного котла Атмос



Преимущества котлов с газификацией древесины «ATMOS»

  • Возможность сжигания крупных кусков древесины;
  • Большой бункер для топлива - продолжительное время горения;
  • Высокий КПД – в зависимости от типа 81 - 87 % - первичный и вторичный воздух подогревается до высокой температуры;
  • Экологическое сжигание – котел согласно CSN EN 303-5 относится к 3, 4, 5-му классу;
  • Вытяжной вентилятор – беспыльный сбор золы, котельная без дыма;
  • Контур охлаждения для предотвращения перенагрева – без риска повреждения котла;
  • Автоматическое выключение котла после догорания топлива – термостат для дымовых газов;
  • Удобный сбор золы – большая керамическая камера сгорания для золы (у дерева собираем один раз в неделю, у угля – один раз в день);
  • Котел без трубной доски – более простая очистка;
  • Небольшие размеры и малый вес;
  • Высокое качество.


Экологичность котлов Атмос

Обратное сжигание, предварительно нагретый воздух горения и керамическое пространство для сжигания позволяет практически проводить полное сжигание с минимальным выделением вредных для окружающей среды газов. Поэтому котлы удовлетворяют требованиям по присвоению марки "Экологическое изделие", согласно директиве МОС ЧР. Котлы согласно CSN EN 303-5 относятся к 3, 4, 5 -му классу и поэтому на них выделяется дотация из Государственного фонда окружающей среды.



Рекомендации по установке пиролизных котлов "Атмос"

К котлам "ATMOS" должен быть подключен термостатический смесительный клапан ESBE для достижения температуры воды, возвращающейся в котел, минимум 65 °С. Выходная температура котла должна поддерживаться постоянно в пределах 80 – 90 °С. Все котлы поставляются в основном исполнении с охлаждающим контуром против перегрева. Рекомендуем устанавливать котлы с аккумулирующими баками.



Номенклатура котлов Atmos серии DC

Модель котла Краткое описание Мощность, кВт Объём топки, л
Атмос DC18 S Охлаждающий контур, без вентилятора, длина дров до 33 см, автоматика управления 20 66
Атмос DC 22 S Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления 22 100
Атмос DC 25 S Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления 25/27 100
Атмос DC 30 SX Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления 30 100
Атмос DC 32 S Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления 35 140
Атмос DC 40 SX Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления 40 140
Атмос DC 50 S Охлаждающий контур, с вентилятором, длина дров до 53 см, автоматика управления 49,9 180
Атмос DC 70 S Охлаждающий контур, нагнетательный вентилятор, длина дров до 73 см, автоматика управления 70 180
Атмос DC 75 SE Охлаждающий контур, вытяжной вентилятор, длина дров до 100 см, автоматика управления 75 345
Атмос DC 100 Охлаждающий контур, нагнетательный вентилятор, длина дров до 73 см, автоматика управления 99 400
Атмос DC 150S Охлаждающий контур, нагнетательный вентилятор, длина дров до 75 см, автоматика управления 150 400



Схема котла Atmos серии DC и технические параметры

Схема газогенераторного котла Atmos

1. Корпус котла 14. Огнеупорная заслонка - GS - задняя сторона сферического пространства
2. Дверца для подкладывания топлива 15. Крышка для чистки
3. Дверца поддувала 16. Диафрагма
4. Вентилятор - нагнетательный, вытяжной (S) 17. Тяга заслонки для затапливания
5. Огнеупорная фасонная часть - сопло 18. Термометр
6. Панель управления 19. Диафрагма топки
7. Предохранительный термостат 20. Выключатель
8. Регулирующая заслонка 22. Регулятор мощности - Honeywell FR124
9. Фасонная часть - блок топки - GS 23. Петля охлаждения
10. Фасонная часть - GS - сферическое пространство L + P 24. Термостат вентилятора
11. Уплотнение - сопла 25. Наполнитель в дверцах - Sibral
12. Фасонная часть - полумесяц 26. Уплотнение на дверцах - шнур 18x18
13. Заслонка для затапливания 27. Термостат топочных газов



Тип ATMOS DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC70S DC75SE DC100 DC150S
Номинальная мощность (кВт) 14,9 22 25/27 30 35 40 49,9 70 75 99 150
Рекомендуемая тяга дымовой трубы (Па) 20 23 23 24 24 24 25 30 30 35 25
Вес котла (кг) 269 324 326 332 366 368 433 515 669 820 1030
Объем воды (л) 45 58 58 58 80 80 89 93 190 294 306
Объем загрузочной камеры (дм3) 66 100 100 100 140 140 180 180 345 400 400
Максимальная длина поленьев (мм) 330 530 530 530 530 530 730 730 1000 730 750
Рекомендуемое топливо Сухое дерево с теплотворностью 15 - 18 МДж/кг, диаметр 80 - 150 мм, влажность 12 - 20%
Минимальная температура теплоносителя на обратной линии 65 °C
КПД при полной мощности (%) 83,3 % 85,4 % 89,9 % 89,9 % 88,9 % 88,9 % 85,7 % 86,3 % 83 % 89 % 90,3 %
Класс котла CSN EN 303-5 4 4 5 5 5 5 4 4 3 5 5
Тип ATMOS DC18S DC22S DC25S DC30SX DC32S DC40SX DC50S DC70S DC75SE DC100 DC150S
A 1185 1185 1185 1185 1260 1260 1260 1399 1487 1690 1813
B 758 959 959 959 959 959 1160 1160 1487 1170 1295
C 675* 675* 675* 675* 678 678 678 678 774 970 1010
D 874 874 874 874 950 950 950 1047 1165 1290 1459
E 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 150 (152) 180 180 200 200
F 65 65 65 65 69 69 69 90 82 80 129
G 208 208 208 208 185 185 185 325 194 590 721
H 933 933 933 933 1008 1008 1008 - 1230 - -
CH 212 212 212 212 256 256 256 0 306 0 0
I 212 212 212 212 256 256 256 240 306 330 307
J 6/4" 6/4" 6/4" 6/4" 6/4" 6/4" 2" 2" 2" 2" 2"

* ширина котла после установки боковой крышки составляет 555 мм

Внимание! Тип DC70S, DC100 оснащен только напорным вентилятором!

Основные
Производитель Atmos
Страна производительЧехия
Мощность номинальная 30 кВт
Вид топливаТвердое
Тип топкиЗакрытая
Способ отвода отработанных газов Дымоход
Тип котлаПиролизный
Способ установкиНапольный
Материал теплообменника Сталь
Назначение котла Одноконтурный
Виды твердого топливаДрова
Коэффициент полезного действия 89.9 %
Расход твердого топлива7 кг/час
Вес332 кг
Объем воды в котле58 л
Объем камеры сгорания100 л
Площадь обогрева300 кв.м
Минимальная температура дымовых газов 110 град.
Максимальная температура дымовых газов 320 град.
Автоматическая подача топливаНет
Гарантийный срок 24 мес
ТеплоносительВода
Отопление
Максимальное рабочее давление системы отопления2.5 бар
Минимальная температура в режиме отопления65 град.
Максимальная температура в режиме отопления90 град.
Габаритные и присоединительные размеры
Высота1185 мм
Ширина675 мм
Глубина959 мм
Вход в систему отопления1 1/2"
Возврат из системы отопления1 1/2"
Диаметр дымохода152 мм
Форма дымоходаКруглая
Электрические параметры
Напряжение сети 220~240 В
Частота 50 Гц
Потребляемая мощность 50 Вт
Дополнительные характеристики
Дисплей Да
Пользовательские характеристики
Толщина теплообменника6 мм
Требуемая дымовая тяга24 Па
Загрузочный люк (ШxВ)450x260
АвтоматикаДа
Площадь теплообменника2.3
ТягорегуляторС возможностью установки
