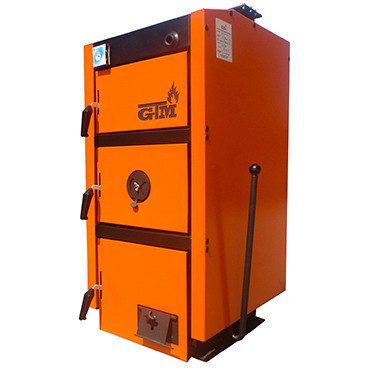

Твердотопливный котел GTM Master 24 кВт
- Нет в наличии
Цену уточняйте
- +375 (25) 661-79-99Life
Отопительные котлы на твердом топливе GTM Master 9 / 13 / 17 / 24 / 30 кВт
Котлы на твердом топливе GTM Master (Польша) предназначены для нагрева теплоносителя в отопительных системах. Данная серия котлов GTM идеально подходит для отопления жилых построек, хозяйственных объектов, общественных зданий, складов, ангаров, офисных, торговых и административных помещений. КПД котлов серии Master (Мастер) от GTM до 81% и достигается за счёт новейших конструктивных решений и опыту производителя.
При изготовлении котла применяется котловая сталь марки P265GH толщиной 5 мм.
Основными видами топлива являются дрова, уголь, щепа и торфобрикет.
Котел GTM Master можно отнести к классу котлов длительного горения, т.к. продолжительность горения на одной закладке дров будет от 6 часов, на торфобрикете от 8 часов, на угле котел способен проработать от 15 часов и более.
У котла в центральной дверце установлен лючек, для подачи воздуха напрямую в камеру сгорания.
Подача воздуха в котел в данной модели может осуществляется двумя способами:
- первый механический (цепочка), подключается тягорегулятор в штатное место котла и соединяется с поддувалом расположенным внизу котла. Так же лючок поддувала можно поднять и при помощи винта, только в этом случае положение будет зафиксировано и поменять его можно будет только в ручную. Тягорегулятор будет управлять подачей воздуха в котел сам, отталкиваясь от значения, которое будет выставлено на рукоятке.
- второй автоматический с помощью контроллера с вентилятором (опция). Контроллер управляет двумя насосами, при помощи датчиков установленных непосредственно в котле и в водонагревателе. Также на контроллере устанавливаются значение работы и паузы для вентилятора. Вентилятор монтируется на корпусе котла сверху.
Номенклатура твердотопливных котлов GTM серии Master:
- GTM Master 9 кВт – отапливаемая площадь до 90 м.кв.
- GTM Master 13 кВт – отапливаемая площадь до 130 м.кв.
- GTM Master 17 кВт – отапливаемая площадь до 170 м.кв.
- GTM Master 24 кВт – отапливаемая площадь до 240 м.кв.
- GTM Master 30 кВт – отапливаемая площадь до 300 м.кв.
2. Шибер котла; 3. Водяная рубашка котла GTM Master; 4. Дверца для чистки дымохода и загрузочное отверстие; 6. Дверца для удаления золы; 7. Зольник; 8 Водяные колосники; 9 Камера загрузки; 10. Площадка для монтажа вентилятора; 11. Отверстие для подачи воздуха в камеру сгорания; 12. Термометр; 13. Съемная панель для монтажа контроллера; 14. Лючек для прямой подачи воздуха в камеру сгорания; 15. Поддувало с фиксатором.
На котле также установлен термометр, который контактирует с теплоносителем, тем самым показывая максимально точные показания.
GTM Master имеет штатное место для подключения группы безопасности.
Технические параметры котлов GTM Master:
| Параметры | Ед. измерения | GTM Master 9 кВт | GTM Master 13 кВт | GTM Master 17 кВт | GTM Master 24 кВт | GTM Master 30 кВт |
| Номинальная тепловая мощность при сжигании угля | кВт | 9 | 13 | 17 | 24 | 30 |
| Вместимость воды | л | 39 | 48 | 50 | 65 | 74 |
| Максимальное рабочее давление | бар | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 |
| Максимальная рабочая температура | С | 95 | 95 | 95 | 95 | 95 |
| Испытательное давление | бар | 4 | 4 | 4 | 4 | 4 |
| КПД котла | % | 81 | 81 | 81 | 81 | 81 |
| Топливо | - | дрова, уголь, брикет | дрова, уголь, брикет | дрова, уголь, брикет | дрова, уголь, брикет | дрова, уголь, брикет |
| Размеры топочной камеры | мм | 400/360/250 | 400/410/300 | 500/420/300 | 500/450/350 | 500/500/400 |
| Вес котла | кг | 160 | 194 | 224 | 250 | 290 |
Технические размеры котлов GTM Master:
| Ед. измерения | GTM Master 9 кВт | GTM Master 13 кВт | GTM Master 17 кВт | GTM Master 24 кВт | GTM Master 30 кВт | |
| A | мм | 550 | 600 | 610 | 640 | 690 |
| B | мм | 1050 | 1050 | 1165 | 1165 | 1165 |
| C | мм | 440 | 490 | 490 | 540 | 590 |
| E | мм | 215 | 215 | 210 | 210 | 210 |
| F | мм | 844 | 844 | 940 | 940 | 940 |
| G | мм | 184 | 184 | 190 | 190 | 190 |
| H | мм | 1070 | 1070 | 1190 | 1190 | 1190 |
| фI | мм | 1 1/2 | 1 1/2 | 1 1/2 | 1 1/2 | 1 1/2 |
| фA | мм | 160 | 160 | 180 | 180 | 180 |
Горение у котла может быть, как верхним так и нижним, при использовании нижнего горения огромным плюсом будут установленные водяные колосники, для максимально теплосъема.
Для максимального комфорта при использовании котла на угле, с правой стороны установлен рычаг для разбивки кокса. Встроенные ножи легко справятся с очисткой колосников от за коксовавшегося угля или другого топлива.
Комплектация
| Основные | |
|---|---|
| Производитель | GTM |
| Страна производитель | Польша |
| Мощность номинальная | 24 кВт |
| Вид топлива | Твердое |
| Тип топки | Закрытая |
| Способ отвода отработанных газов | Дымоход |
| Тип котла | Длительного горения |
| Способ установки | Напольный |
| Материал теплообменника | Сталь |
| Назначение котла | Одноконтурный |
| Виды твердого топлива | Каменный уголь, Бурый уголь, Антрацит, Дрова, Брикеты |
| Коэффициент полезного действия | 81 % |
| Вес | 250 кг |
| Объем воды в котле | 65 л |
| Площадь обогрева | 240 кв.м |
| Минимальная температура дымовых газов | 80 град. |
| Максимальная температура дымовых газов | 180 град. |
| Автоматическая подача топлива | Нет |
| Гарантийный срок | 48 мес |
| Отопление | |
| Максимальное рабочее давление системы отопления | 1.5 бар |
| Минимальная температура в режиме отопления | 60 град. |
| Максимальная температура в режиме отопления | 95 град. |
| Габаритные и присоединительные размеры | |
| Высота | 1190 мм |
| Ширина | 540 мм |
| Глубина | 640 мм |
| Вход в систему отопления | 1 1/2" |
| Возврат из системы отопления | 1 1/2" |
| Диаметр дымохода | 220 мм |
| Форма дымохода | Круглая |
| Дополнительные характеристики | |
| Дисплей | Нет |
| Пользовательские характеристики | |
| Теплоноситель | Вода|Антифриз |
| Толщина теплообменника | 5 мм |
| Минимальная высота дымохода | 5 м |
| Загрузочный люк (ШxВ) | 250х350 |
| Автоматика | Нет |
| Площадь теплообменника | 1.9 |
| Тягорегулятор | С возможностью установки |
| Водные колосники | Да |
