Технические и иные характеристики котла SAS UWT зависят от выбранной мощности.

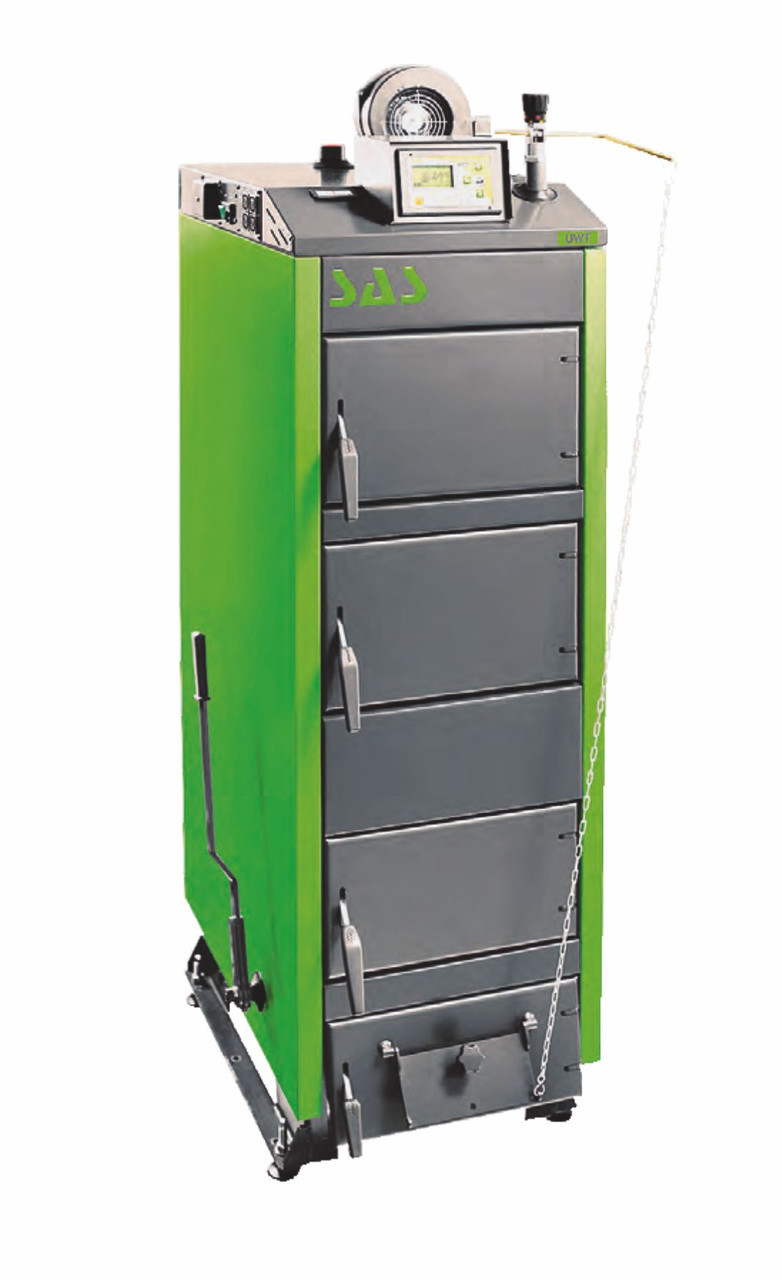

Котёл твердотопливный SAS UWT (Польша).
SAS UWT – твердотопливный универсальный засыпной котел польского производства с управлением верхнего и нижнего сгорания – каменный уголь (различных сортов), древесина (включая стружку, горбыль, щепу), торфобрикет, штыб.
Котлы на SAS UWT (Польша) – это устройство с современным дизайном, пригодные для использования в системе нижнего и верхнего сжигания твердого топлива.
Предназначение котла SAS UWT.
Котлы SAS UWT предназначены для центральных установок водяного отопления открытой системы с гравитационной или принудительной циркуляцией воды. Особенно применение данного твердотопливного котла рекомендуются для домашнего отопления в домах, торговых павильонах, зданиях бытового обслуживания, общественного питания, мастерских и т.д., в которых температура подачи воды не превышает 85° С, а рабочее давление 0,15 МПа.
Краткое описание.
Название котла: | SAS UWT |
Тип котла: | универсальный с автоматикой |
Диапазон мощностей: | 12,5-500 кВт |
Топливо: | каменный уголь (различных сотров), древесина (включая стружку, горбыль, щепу), торфобрикет |
Режимы горения: | верхний и нижний |
Теплообменник: | котловая сталь P265GH толщиной 6 мм (большие мощности 8 мм) |
Наружный плащ: | толщина 4 мм |
Теплоизоляция: | мин. вата толщиной 30 мм |
Корпус котла: | окрашен порошковой краской |
КПД: | 79,1 -85,9% |
Описание: | Котлы SAS UWT работают с использованием принудительной подачи воздуха. Температурный режим работы котла устанавливается на уровень заданный пользователем. Регулирование интенсивности горения производится с помощью микропроцессорного контроллера. Контроллер обеспечивает оптимальный процесс горения, контролируя подачу воздуха (при помощи датчика температуры воды в котле и датчика температуры отходящих газов), изменяя автоматически скорость вращения вентилятора (PID алгоритм). Автоматика управляет циркуляционными насосами: насосом системы отопления и насосом ГВС. Автоматика котла позволяет управлять нагревом санитарной воды при помощи бойлера косвенного нагрева. |
Стандартная комплектация: | автоматика, вентилятор, термометр, комплект инструментов для чистки котла, подвижная колосниковая решетка (в котлах до 36 кВт включительно) |
Дополнительные возможности комплектации: | регулятор тяги воздуха, комнатный терморегулятор |
Опции: | установка ручка чистки колосников может быть установлена с правой либо с левой стороны |
Котлы SAS UWT работают с использованием принудительной подачи воздуха. Температура котла поддерживается точно на уровне, заданном пользователем. Регулировка интенсивности горения, а также требуемая тепловая мощность (в зависимости от погодных условий) осуществляется с использованием микропроцессорного контроллера (автоматика для котлов), которым оснащен котел. Контроллер обеспечивает оптимальный процесс горения, управляя работой вентилятора наддува и циркуляционным насосом.
Котел также приспособлен для работы на естественной тяге (естественный отвод отработанных газов) – в этом случае работа котла должна осуществляться без подключения электроэнергии. При такой эксплуатации процесс горения должен регулироваться вручную с помощью регулировочного винта подачи воздуха, расположенного в двери дозирующего воздух (заслонке) или с помощью регулятора тяги воздуха (регулятор тяги не входит в комплект поставки, однако его можно дополнительно установить в штуцер, расположенном в верхней части котла). Температуру воды в котле в таком случае можно измерить с помощью термометра.
Схема котла SAS UWT.
1. Корпус котла; 2. Теплоизоляция; 3. Водяная рубашка; 4. Система распределения воздуха; 5. Патрубок обратной воды; 6. Заслонка подачи воздуха; 7. Дверка зольника; 8. Водяная решетка; 9. Дверка камеры сгорания; 10. Колосниковая решетка; 11. Камера сгорания; 12. Засыпная дверка; 13.Дверка чистки; 14. Регулятор подачи воздуха; 15. Монтажный патрубок клапана безопасности; | 16. Патрубок горячей воды; 17. Отверстие для чистки дымового канала; 18. Заслонка дымовых газов; 19. Дымовой канал; 20. Вентилятор поддува; 21. Регулятор температуры (электронный контроллер); 22. Термометр; 23. Спускной патрубок (поступление охлаждающей воды); 24. Регулировочные опоры (не касается котлов мощностью более 36 кВт); 25. Рычаг подвижных решеток; 26. Патрубок датчика температуры с капиляром; 27. Чугунная решетка (подвижная); 28. Клеммник; 29. Датчик отходящих газов.
|
*регулятор дымовой тяги не входит в стандартную комплектацию котла.
Особенности.
Характерной особенностью конструкции котла SAS UWT (САС) является то, что камера сгорания оборудована многоточечной системой распределения воздуха, что позволяет осуществлять работу системы котла как в нижней, так и в верхней части камеры сгорания топлива.
По существу, основным топливом для SAS UWT котла является уголь, сухая древесина. Эксплуатация котла с помощью основного топлива выполняется в нижней камере сгорания.
Кроме основного вида топлива в котле SAS UWT можно применять мелкий уголь, который засыпается в верхнюю камеру сгорания. В данном случае работа котла осуществляется с циклическим зарядом топлива: после полного обжига в камеры сгорания засыпанного угля и удаления золы, засыпается новая порция топлива (угля) и заново происходит розжиг.
В этом котле также может сжигать топливо с хорошим эффектом теплоотдачи: бурый уголь, древесина в различных формах (полено, древесные стружки, опилки и т.д.).
Благодаря простой конструкции, камеры оборудованы выдвижной чугунной решеткой для легкого удаления золы из камеры сгорания, а существует возможность очистки конвекционных каналов непосредственно через фронтальную дверцу котла.
Котлы SAS UWT (САС) надежны в эксплуатации и очень просты в использовании.
Ниже приведены технические характеристики данной модели.
Таблица характеристик котла SAS UWT (мощность от 14 до 48 кВт)
Параметр | Ед. изм. | SAS UWT | |||||||
Номинальная мощность котла | кВт | 14 | 17 | 23 | 29 | 36 | 42 | 48 | |
Греющая поверхность | м2 | 1,2 | 1,5 | 2 | 2,5 | 3 | 3,5 | 4 | |
КПД | % | 79,1 ÷ 85,9 | |||||||
Расход топлива * | кг/час | 1,1 | 1,2 | 1,4 | 1,5 | 1,7 | 2 | 2,3 | |
Емкость бункера | дмЗ | 45 | 55 | 60 | 75 | 90 | 110 | 135 | |
кг | 40 | 45 | 50 | 65 | 80 | 100 | 120 | ||
Температура продуктов сгорания | °C | 90 ÷ 210 | |||||||
Водная емкость котла | л | 65 | 72 | 84 | 98 | 112 | 125 | 150 | |
Маса котла (без воды) | кг | 310 | 340 | 370 | 420 | 460 | 510 | 550 |
Основные | |
---|---|
Производитель | Sas |
Страна производитель | Польша |
Автоматическая подача топлива | Нет |
Вес | 460 кг |
Вид топлива | Твердое |
Виды твердого топлива | Каменный уголь, Бурый уголь, Дрова, Щепа, Брикеты, Антрацит, Опилки, Торф |
Гарантийный срок | 48 мес |
Коэффициент полезного действия | 85.9 % |
Максимальная температура дымовых газов | 210 град. |
Материал теплообменника | Сталь |
Минимальная температура дымовых газов | 90 град. |
Мощность номинальная | 36 кВт |
Назначение котла | Одноконтурный |
Объем воды в котле | 112 л |
Объем камеры сгорания | 90 л |
Площадь обогрева | 360 кв.м |
Расход твердого топлива | 1.7 кг/час |
Способ отвода отработанных газов | Дымоход |
Способ установки | Напольный |
Тип котла | Длительного горения |
Тип топки | Закрытая |
Габаритные и присоединительные размеры | |
Возврат из системы отопления | 1 1/2" |
Вход в систему отопления | 1 1/2" |
Высота | 1470 мм |
Глубина | 800 мм |
Диаметр дымохода | 200 мм |
Форма дымохода | Круглая |
Ширина | 680 мм |
Дополнительные характеристики | |
Дисплей | Да |
Отопление | |
Максимальная температура в режиме отопления | 85 град. |
Максимальное рабочее давление системы отопления | 1.5 бар |
Минимальная температура в режиме отопления | 55 град. |
Электрические параметры | |
Напряжение сети | 220~240 В |
Потребляемая мощность | 110 Вт |
Частота | 50 Гц |
Пользовательские характеристики | |
Автоматика | Да |
Загрузочный люк (ШxВ) | 340х200 |
Минимальная высота дымохода | 10 м |
Площадь теплообменника | 3 |
Разовая загрузка топлива | 80 кг |
Теплоноситель | Вода|Антифриз |
Толщина теплообменника | 6 мм |
Требуемая дымовая тяга | 30 Па |
Тягорегулятор | Да |
Чугунные колосники | Да |
