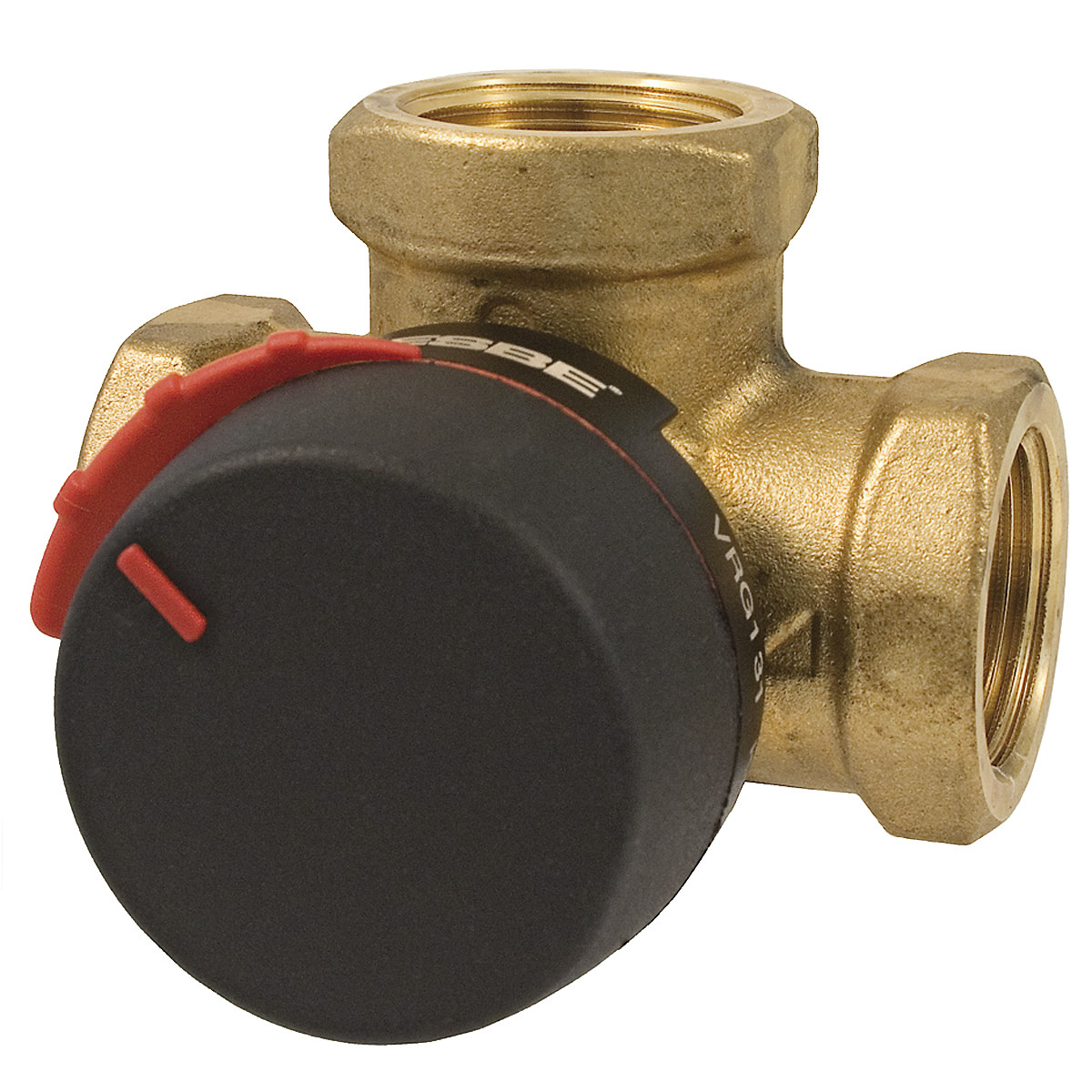

Смесительный клапан ESBE VRG331 DN 50 Kvs 65 RP, 2 вн. р.
- Нет в наличии
- Код: 11701300
Цену уточняйте
- +375 (25) 661-79-99Life
Смесительный клапан ESBE VRG331, внутренняя резьба
Общее описание.
Компактные ротационные 3-ходовые смесительные и отводящие клапаны серии VRG330 разработаны для применения в условиях особенно сильного потока и поставляются в типоразмерах DN 20–50, латунь, PN10. Имеют три типа подсоединений: внутренняя резьба, наружная резьба и вращающаяся гайка. Запатентованная и зарегистрированная конструкция.
Серия клапанов VRG330 производства компании ESBE, является группой компактных смесительных клапанов, имеющих низкую утечку и изготавливаемых из специальных латунных сплавов, позволяющих использовать их в системах горячего и холодного водоснабжения. Для более лёгкого ручного управления клапанами, они оборудованы рукоятками плавной регулировки и ограничителями угла поворота в 90°. Вместе с приводом серии ESBE ARA600 клапан VRG330 легко автоматизировать, благодаря уникальному соединению клапан-привод. Клапаны ESBE VRG330 выпускаются в типоразмерах DN20–50 с внутренней или внешней резьбой или с вращающейся гайкой в DN20. Клапан VRG330 спроектирован для применений в условиях большого потока с особенно высоким значением Kvs между входами ■ - ▲ .Kvs-значение в байпасе (●) составляет примерно 60 % специфицированного Kvs (■ - ▲).
КЛАПАН VRG330 СПРОЕКТИРОВАН ДЛЯ:
-
Отопления
-
Комфортного охлаждения
-
Нагрева от солнечных панелей
-
Зональных отопительных систем
ПОДХОДЯЩИЕ ПРИВОДЫ И КОНТРОЛЛЕРЫ:
-
Серия ARA600
-
Серия 90*
-
Серия 90C
-
Серия CRD100
-
Серия CRC110, CRC120*, CRC140
-
Серия CRB100
-
Серия CRA110, CRA120*, CRA140, CRA150
*Необходим комплект адаптеров
Номенклатура.
Серия VRG331, внутренняя резьба
| Номер арт. | Наименование | DN | Kvs* ■ - ▲ | Kvs* ■ - ● | Соединение | A мм | B мм | C мм | D мм | Масса кг |
|---|---|---|---|---|---|---|---|---|---|---|
| 11700100 | VRG331 | 20 | 13 | 8 | Rp 3/4" | 36 | 72 | 32 | 50 | 0.43 |
| 11700200 | VRG331 | 25 | 17 | 10 | Rp 1" | 41 | 82 | 34 | 52 | 0.70 |
| 11700300 | VRG331 | 32 | 32 | 20 | Rp 1 1/4" | 47 | 94 | 37 | 55 | 0.95 |
| 11701100 | VRG331 | 40 | 45 | 30 | Rp 1 1/2" | 53 | 106 | 44 | 60 | 1.65 |
| 11701300 | VRG331 | 50 | 65 | 40 | Rp 2" | 60 | 120 | 46 | 64 | 2.28 |
Использование. Характеристики клапана.
СЕРВИС И ОБСЛУЖИВАНИЕ
Узкая и компактная конструкция клапана позволяет лёгкий доступ инструмента при сборке и разборке клапана. Имеется ремонтный комплект для основных компонентов.
Примеры установки.
Все показанные примеры могут быть зеркально отражены. Шкала позиции клапана может быть перевёрнута и повёрнута для подсоединения различного количества схем установки и должна быть подсоединена в правильной позиции, как показано в инструкции по установке. Символы, маркированные на отверстиях клапана (■●▲) уменьшают риск неправильной установки.
| Основные | |
|---|---|
| Производитель | Esbe |
| Страна производитель | Швеция |
| Функциональное назначение клапана | Обратный клапан, Смесительный клапан |
| Рабочая среда | Вода |
| Максимальная рабочая температура | 130 град. |
| Минимальная рабочая температура | -10 град. |
| Максимальное рабочее давление | 10 бар |
| Материал корпуса | Латунь |
| Тип присоединения | Резьбовое |
| Гарантийный срок | 12 мес |
| Пользовательские характеристики | |
| Класс давления | PN 10 |
| Максимальное дифференциальное давление | 1 бар |
| Тип комплектующего | Трехходовой смесительный клапан |
| Назначение комплектующего | Для газовых котлов, Для теплых полов, Для твердотопливных котлов, Для жидкотопливных котлов, Для комбинированных котлов, Для конвекторов, Для горелок, Для коллекторов, Для котельных топок, Для гидравлических стрелок, Для теплонакопителей, Для расширительных баков, Для электрических котлов, Для насосных групп |
| Диапазон Kv/Kvмин | 100 |
| Утечка при закрытом клапане в % от потока | 0.05 |
| Соединение | 2" |
