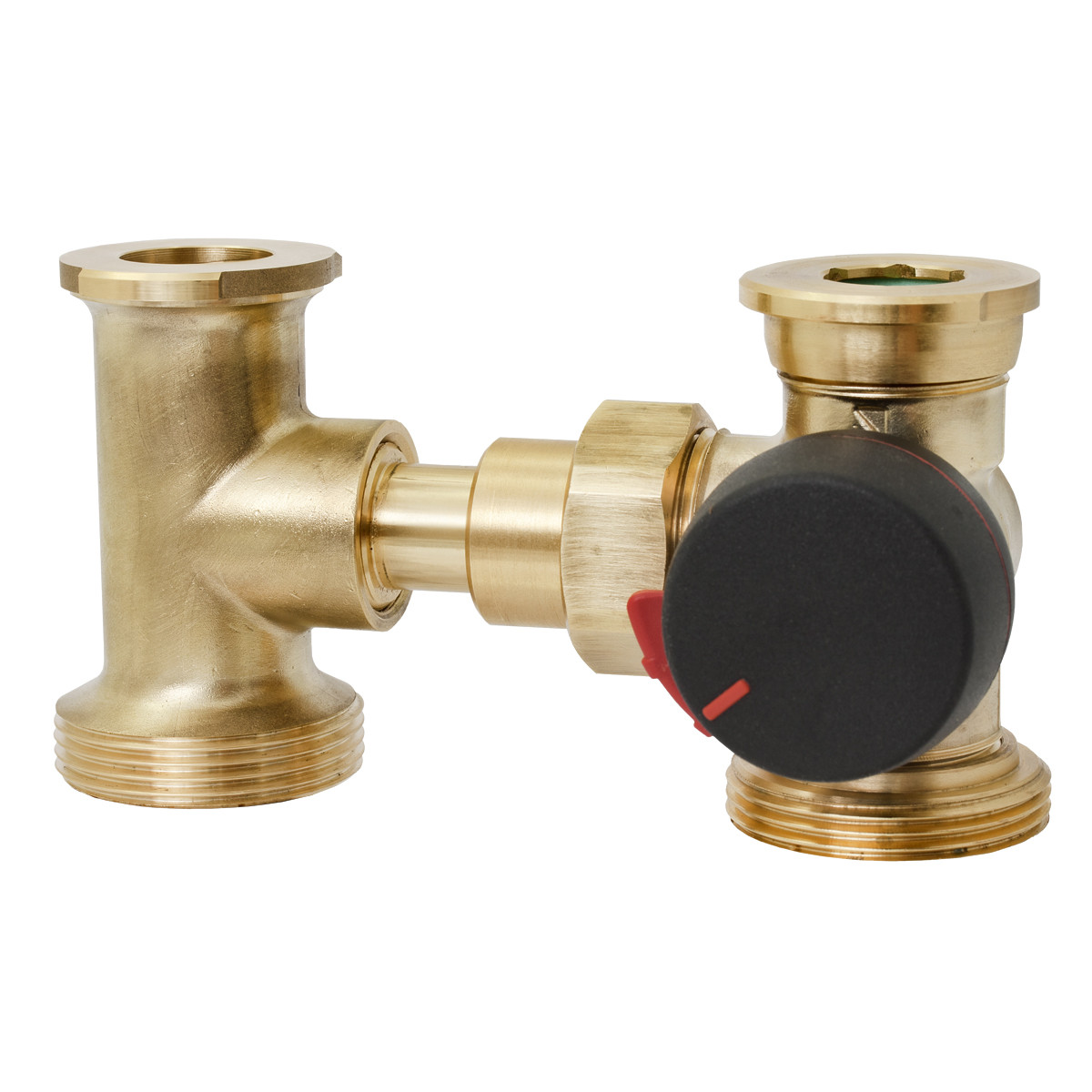

СМЕСИТЕЛЬНЫЙ КЛАПАН СЕРИИ VRH130
Общее описание.
Модель клапана ESBE серии VRH130 — это компактный универсальный смесительный клапан, имеющий низкую утечку. Он предназначен для установки в ограниченных пространствах и изготовлен из высококачественной латуни PN10. Поставляется с присоединениями под накидную гайку насоса и наружной резьбой.
Модели ротационного клапана ESBE серии VRH130 — это компактные универсальные смесительные клапаны, имеющие низкую утечку, выполнены в корпусе конфигурации "H". Они предназначены для установки в ограниченных пространствах и изготовлены из высококачественной латуни, что позволяет использовать их в системах горячего и холодного водоснабжения. Имеются присоединения для подключения отопительного контура к накидной гайки насоса и для подключения к котлу, а отводы можно менять в зависимости от потребностей системы. Ширина корпуса смесительного клапана в конфигурации "H" может варьироваться от 90 до 125 мм, что позволяет устанавливать модель в наиболее распространенных системах параллельных трубопроводов. Кроме того, на обратной стороне ротационного клапана имеется стандартное Т-образное присоединение, а в подающем трубопроводе всегда установлен ротационный смесительный клапан для контроля температуры. Для более легкого ручного управления клапаны оснащены рукоятками плавной регулировки и ограничителями угла поворота в 90°. Шкала позиции клапана может быть переключена и повернута, обеспечивая много различных монтажных положений. В сочетании с приводами ESBE клапаны, выполненные в корпусе конфигурации "H", можно легко оборудовать автоматическим управлением, а благодаря уникальному интерфейсу клапан-привод точность их регулировки чрезвычайно высока. Для более сложных функций управления используются контроллеры ESBE, расширяющие сферу применения. Модель ESBE VRH130 выпускается в типоразмере DN20 под накидную гайку насоса PF1 ½” и наружной резьбой G1 ½”. Универсальный смесительный клапан, крепящийся на обратной стороне тройника, обеспечивает возможность быстрой смены подающей и обратной линии.
Основные преимущества:
-
Регулируемый размер для
-
Возможен поворот по осям на 180°, давая возможность монтажа под углом
-
Избежание ошибок монтажа
-
Возможность изменения направления потока
КЛАПАНЫ VRH130 СКОНСТРУИРОВАНЫ ДЛЯ:
- Отопления
- Комфортного охлаждения
- Отопления полов
- Нагрева от солнечных панелей
- Вентиляция
Номенклатура
Гибкая конфигурация 90–125мм
Серия VRH139, Накидная гайка насоса и наружная резьба
Номер арт. | Наименование | DN | Kvs* | Соединение E | Соединение F | A мм | B мм | C мм | D мм | Масса кг |
---|---|---|---|---|---|---|---|---|---|---|
11720100 | VRH139 | 20 | 2.5 | G 1½" | PF 1½" | 90-125 | 80 | 32 | 50 | 1.20 |
11720200 | VRH139 | 20 | 4 | G 1½" | PF 1½" | 90-125 | 80 | 32 | 50 | 1.20 |
11720300 | VRH139 | 20 | 6.3 | G 1½" | PF 1½" | 90-125 | 80 | 32 | 50 | 1.20 |
ПОДХОДЯЩИЕ ПРИВОДЫ И КОНТРОЛЛЕРЫ:
-
Серия ARA600
-
Серия 90*
-
Серия 90C
-
Серия CRD100
-
Серия CRC110, CRC120*, CRC140
-
Серия CRB100
-
Серия CRA110, CRA120*, CRA140, CRA150
*Необходим комплект адаптеров
Примеры использования
Характеристики клапана
Основные | |
---|---|
Производитель | Esbe |
Страна производитель | Швеция |
Функциональное назначение клапана | Смесительный клапан |
Рабочая среда | Вода |
Условный проход | 20 мм |
Максимальная рабочая температура | 130 град. |
Минимальная рабочая температура | -10 град. |
Максимальное рабочее давление | 10 бар |
Материал корпуса | Латунь |
Тип присоединения | Резьбовое |
Вес | 1.2 кг |
Гарантийный срок | 12 мес |
Пользовательские характеристики | |
Класс давления | PN 10 |
Максимальное дифференциальное давление | 1 бар |
Соединение | 1 1/2" |
Тип комплектующего | Смесительный клапан |
Назначение комплектующего | Для газовых котлов, Для теплых полов, Для твердотопливных котлов, Для жидкотопливных котлов, Для комбинированных котлов, Для конвекторов, Для горелок, Для коллекторов, Для котельных топок, Для гидравлических стрелок, Для теплонакопителей, Для расширительных баков, Для электрических котлов, Для насосных групп |
Диапазон Kv/Kvмин | 100 |
Утечка при закрытом клапане в % от потока | 0.05 |
Kvs | 6.3 куб. м/час |
- Цена: Цену уточняйте
